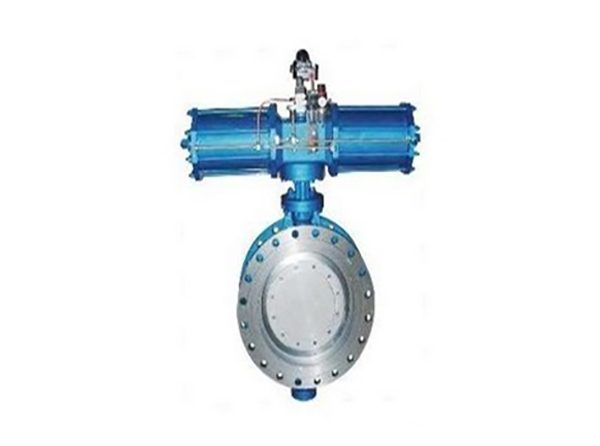

氣動蝶閥
D673不銹鋼氣動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
產品詳情
不銹鋼氣動蝶閥D673h特點
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。D673不銹鋼氣動蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯YI的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
不銹鋼蝶閥性能：
公稱通徑 | DN（mm） | 50～150 | ||
公稱壓力 | PN（MPa） | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 |
密封試驗 | 1.1 | 1.76 | 2.75 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
適用溫度 | -40℃～600℃ | |||

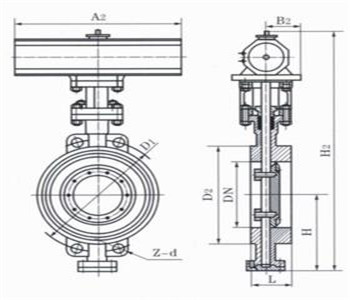

不銹鋼氣動蝶閥結構圖：
不銹鋼氣動蝶閥尺寸：
公稱通徑 | 結構長度 | 外形尺寸（參考值） | 法蘭尺寸和螺栓孔尺寸 | 參考重量 | |||||||||||
1.0MPa | 1.6MPa | 2.5MPa | |||||||||||||
毫米 | 英寸 | L | L2 | H | H1 | D1 | Z-d | a | D1 | Z-d | a | D1 | Z-d | a | (kg) |
50 | 2 | 43 | 265 | 330 | 250 | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 8 |
65 | 21/2 | 46 | 265 | 362 | 267 | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 9 |
80 | 3 | 49 | 320 | 375 | 275 | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 11 |
100 | 4 | 56 | 320 | 410 | 295 | 180 | 8-18 | 45° | 180 | 8-18 | 45° | 190 | 8-22 | 45° | 13 |
125 | 5 | 64 | 340 | 425 | 305 | 210 | 8-18 | 45° | 210 | 8-18 | 45° | 220 | 8-26 | 45° | 22 |
150 | 6 | 70 | 390 | 465 | 320 | 240 | 8-22 | 45° | 240 | 8-22 | 45° | 250 | 8-26 | 45° | 24 |
